Comment concevoir la structure du toit d’une salle en structure métallique ?

Salut! En tant que fournisseur de Steel Structure Venue, j'ai été impliqué dans d'innombrables projets, et l'un des aspects les plus cruciaux qui revient toujours est la conception de la structure du toit. Dans ce blog, je partagerai quelques idées sur la façon de concevoir la structure du toit d'une salle à structure en acier.

Comprendre les bases

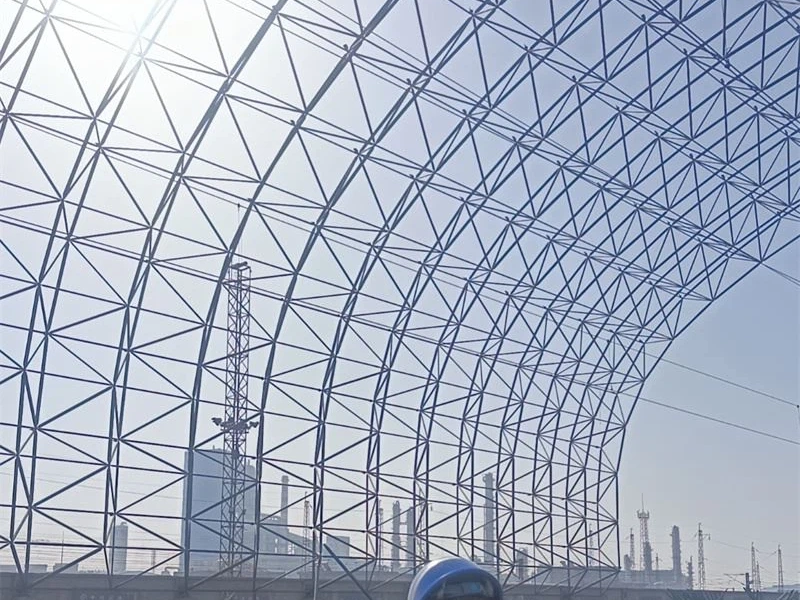

Tout d’abord, nous devons comprendre les exigences de base du lieu. A quoi va servir le lieu ? Est-ce unGymnase à structure métallique, un entrepôt, ou peut-être unGrand hangar à charbon à structure métallique? Différentes utilisations ont des besoins différents. Par exemple, un gymnase peut avoir besoin d'un grand toit ouvert pour accueillir des activités sportives, tandis qu'un hangar à charbon a besoin d'une structure robuste pour résister au poids du charbon et aux facteurs environnementaux.

L’emplacement du lieu compte également beaucoup. S'il s'agit d'une zone avec de fortes chutes de neige, le toit doit être conçu pour supporter la charge de neige. De même, dans les régions sujettes aux vents violents, la structure doit être aérodynamique et suffisamment solide pour résister aux forces du vent.

Choisir le bon type de toit

Il existe plusieurs types de structures de toit pour les sites à structure en acier, et il est essentiel de choisir la bonne.

• Toit à pignon: C'est l'un des types les plus courants. Il a une forme triangulaire simple, facile à construire et offrant un bon drainage. Les toits à pignon sont parfaits pour les petites salles à structure en acier où la rentabilité est une priorité. Ils peuvent être assemblés rapidement, réduisant ainsi le temps de construction et les coûts de main-d'œuvre.
• Toit en dents de scie: Les toits en dents de scie se caractérisent par une série de sections inclinées qui ressemblent aux dents d'une scie. Ils sont souvent utilisés dans les domaines industriel et commercialSite de structure en acieroù l'éclairage naturel est important. Les sections inclinées peuvent être orientées vers le soleil, ce qui permet d'installer de grandes fenêtres et d'apporter beaucoup de lumière du jour.
• Toit en dôme: Les toits en dôme sont esthétiques et offrent une excellente intégrité structurelle. Ils peuvent couvrir de grandes surfaces sans avoir besoin de supports internes, créant ainsi un intérieur spacieux et ouvert. Cependant, ils sont plus complexes à concevoir et à construire, et leur coût peut être plus élevé que celui des autres types.

Considérations relatives à la conception structurelle

Une fois que nous avons choisi le type de toit, nous devons nous concentrer sur la conception structurelle.

• Sélection des matériaux: L'acier à haute résistance est généralement le matériau de prédilection pour les toits des sites à structure en acier. Il offre un bon équilibre entre résistance et poids. Nous devons considérer la qualité de l’acier en fonction des exigences de charge du toit. Par exemple, si le lieu se trouve dans une zone sismique, nous devrons peut-être utiliser un acier de qualité supérieure, capable de mieux résister aux forces sismiques.
• Conception de fermes: Les fermes sont un élément essentiel de la structure du toit. Ils répartissent la charge uniformément sur les supports. Il existe différents types de fermes, telles que les fermes Pratt, les fermes Warren et les fermes Howe. Le choix de la ferme dépend de la portée du toit, de la charge qu'elle doit supporter et de la conception architecturale du lieu. Pour des portées plus longues, une conception de fermes plus complexe peut être nécessaire pour garantir la stabilité.
• Conception de connexion: Les connexions entre les éléments en acier sont critiques. Ils doivent être suffisamment solides pour transférer les charges entre les membres. Les connexions soudées sont très solides mais nécessitent une main d’œuvre qualifiée et un contrôle qualité approprié. Les connexions boulonnées, en revanche, sont plus faciles à installer et permettent une certaine flexibilité lors de la construction. Nous devons choisir le bon type de connexion en fonction des exigences spécifiques du projet.

Intégrer l’isolation et la ventilation

Un toit bien conçu doit également être bien isolé et ventilé.

• Isolation: L'isolation permet de réguler la température à l'intérieur du lieu. Cela peut réduire les coûts énergétiques en gardant le lieu chaud en hiver et frais en été. Il existe différents types de matériaux isolants disponibles, tels que la fibre de verre, les panneaux de mousse et la mousse pulvérisée. Le choix de l’isolation dépend de facteurs tels que le climat, le budget et le niveau d’efficacité énergétique souhaité.
• Ventilation: La ventilation est importante pour éliminer l'humidité, la chaleur et les polluants du lieu. La ventilation naturelle peut être obtenue grâce à la conception du toit, par exemple en installant des évents de faîte ou des évents de pignon. Les systèmes de ventilation mécanique peuvent également être utilisés dans des salles plus grandes ou dans des zones où la ventilation naturelle n'est pas suffisante.

Analyse coûts-avantages

Lors de la conception de la structure du toit, nous devons toujours garder un œil sur le rapport coût-bénéfice. Une conception de toit plus élaborée pourrait offrir de meilleures performances et une meilleure esthétique, mais elle pourrait également augmenter considérablement le coût. Nous devons trouver un équilibre entre le coût de construction initial, le coût d’entretien à long terme et la fonctionnalité du toit. Par exemple, investir dans un système d'isolation de haute qualité peut augmenter le coût initial mais peut conduire à des économies d'énergie substantielles au fil du temps.

Sécurité et entretien

La sécurité est primordiale dans tout projet de construction. La structure du toit doit être conçue pour répondre à toutes les normes de sécurité pertinentes. Cela comprend la garantie d'une protection adéquate contre les chutes pour les travailleurs pendant la construction et l'entretien, ainsi que la conception de la structure pour résister à des conditions météorologiques extrêmes.

Un entretien régulier est également essentiel pour assurer la longévité de la toiture. Cela peut impliquer d'inspecter les éléments en acier pour déceler la corrosion, de vérifier l'intégrité des connexions et d'entretenir les systèmes d'isolation et de ventilation.

Conclusion

Concevoir la structure du toit d’une salle à structure en acier est un processus complexe mais enrichissant. En comprenant les exigences de base, en choisissant le bon type de toit, en nous concentrant sur la conception structurelle, en intégrant l'isolation et la ventilation, et en tenant compte du rapport coût-bénéfice et de la sécurité, nous pouvons créer un toit non seulement fonctionnel mais également durable.

Si vous êtes intéressé par unSite de structure en acieret que vous souhaitez discuter de la conception de la toiture ou de tout autre aspect du projet, n'hésitez pas à nous contacter. Nous sommes là pour vous aider à donner vie à votre vision et veiller à ce que votre lieu réponde à tous vos besoins.

Références

• "Manuel de construction en acier" de l'American Institute of Steel Construction.
• "Conception et construction de toiture" par McGraw - Hill Professional.
• Normes industrielles et directives des associations de construction compétentes.
